產品概述
JY-BP37/38系列高壓變頻調速系統，以高速DSP為控制核心，采用空間電壓矢量控制技術、功率單元串聯多電平技術，以高可靠性、易操作、高性能為設計目標，滿足用戶各類負載調速節能、改善生產工藝的需要，屬高-高電壓源型變頻器。其諧波指標遠小于IEE519-1992的諧波國家標準，輸入功率因數高，輸出波形質量好，不必采用輸入諧波濾波器、功率因數補償裝置和輸出濾波器；不存在諧波引起的電機附加發熱和轉矩脈動、噪音、輸出dv/dt、共模電壓等問題，可以使用普通的異步（或同步）電機。
產品結構
溫控儀：檢測變壓器溫度，實時監控變壓器狀態
人機界面：為用戶提供友好的全中文操作界面，負責信息處理
變壓器柜：為功率單元提供獨立的三相輸入電源；采用移相多脈沖整流方式，降低輸入諧波含量。
功率柜：每相由多級單元串聯；單元標準化結構，可互換6kV/10kV單元結構相同；單元通過光纖與控制柜通訊，控制性能好。
控制柜：控制核心基于DSP FPGA，系統功能強大，大程度滿足客戶需求；獨立的主控箱，插拔式控制板，安裝維護方便；接口豐富，供用
工作原理

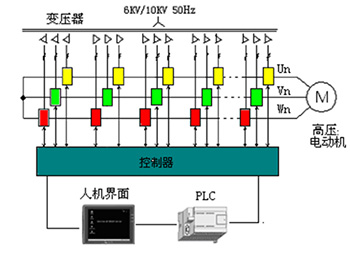

高壓變頻器由切換柜、移相變壓器柜、功率單元柜、控制柜構成。其中，切換柜部分根據不同現場，要求也不同。

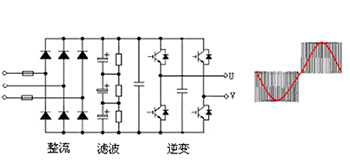

設備采用高-高電壓源型變頻器電路結構，功率單元串聯，輸出疊加成高壓，直接輸出到高壓電機。
每相由若干個單元串聯組成，疊加輸出高電壓
6kV系列變頻器每相5/6個單元。
10kV系列變頻器每相8/9個單元。

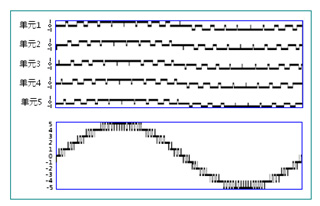

整機每相有若干個單元組成，通過載波移相技術，各單元輸出電壓疊加，形成多電平高壓輸出。無須輸出濾波裝置，電流諧波小，對電纜、電機絕緣無損害。

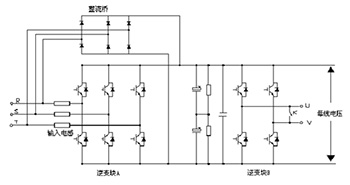

四象限高壓變頻器能夠進行能量回饋，功率單元相對兩象限高壓變頻器增加了回饋IGBT和輸入電感。

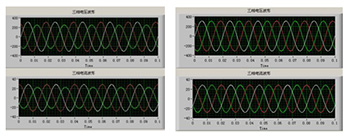

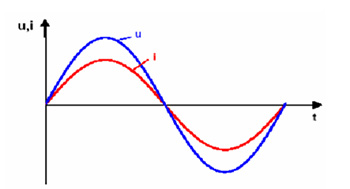

當電機處于拖動狀態時，能量從電網經整流回路、逆變回路流向電機，變頻器工作在***、第三象限。輸入電壓和電流波形如圖所示。
電機產生的能量通過逆變側的二極管回饋到母線電壓，當直流母線電壓超過一定的值，整流側能量回饋控制部分啟動，將直流逆變成交流，通過控制逆變電壓相位和幅值將能量回饋到電網。

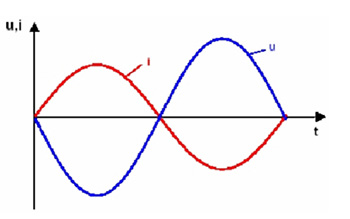

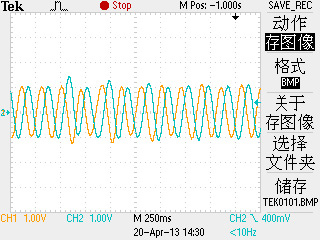

此時，能量由電機通過逆變側、整流側流向電網。變頻器工作在第二、四象限。輸入電抗器的主要功能是電流濾波?；仞侂娏骱碗娋W(wǎng)電壓波形如圖所示。
性能及特點

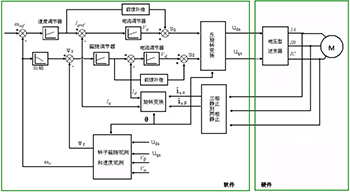

矢量控制技術
通過測量和控制交流電動機定子電流矢量，根據磁場定向原理分別對交流電動機的勵磁電流和轉矩電流進行控制，從而達到控制交流電動機轉矩的目的。啟動轉矩大，轉矩動態響應快，調速精度高，帶負載能力強。

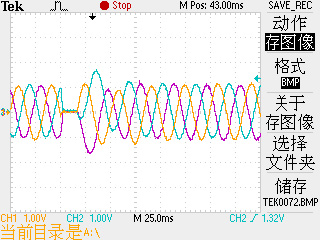

振蕩抑制技術
電機輕載或者空載的時候會出現局部不穩定現象，這時電流幅值波動很大，電流的振蕩有可能會導致系統因?yàn)檫^(guò)流或過壓而觸發保護。我公司采用優越的電流算法，有效地抑制電流的振蕩，保證系統穩定可靠的工作。
多機主從控制技術

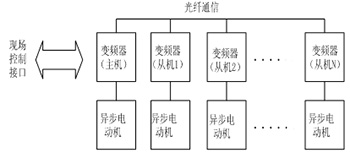

變頻器具備主從控制功能，多臺變頻器之間可通過數據總線組成主從控制網絡。將其中的一臺設為主機，其他設為從機，主機實時采集各從機的狀態信息，同時發送給各從機頻率、轉矩指令，實現各臺變頻器的功率平衡和綜合控制。
該技術適用于皮帶機、摩擦式提升機等需要功率平衡控制的場合。

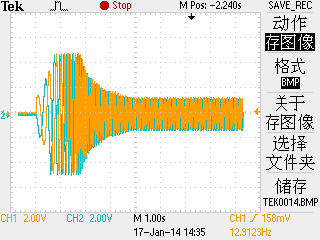

快速飛車啟動技術
在變頻器受到負載沖擊保護后可對其自動復位，然后再自動啟動，即可避免重要場合（如水泥廠高溫風機）變頻保護停機造成的損失。快速飛車啟動技術可實現變頻器在0.1s之內從保護狀態復位重新帶載運行。

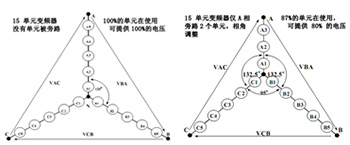

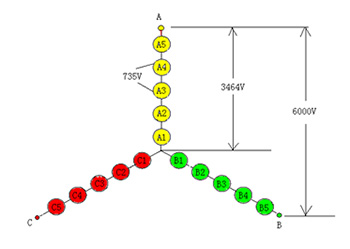

星點漂移技術
檢測到單元故障后，可在100us之內將單元旁路，執行星點漂移技術，保持輸出線電壓平衡，***大程度提高電壓利用率。

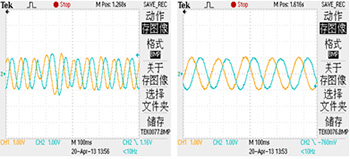

工變頻無擾切換技術
變頻切工頻：變頻器將電動機帶到工頻頻率，并通過對工頻電網頻率、相位和幅值檢測，調整變頻器輸出電壓，調整完畢后，將電動機脫開變頻器并連接到電網上。工頻切變頻：電機脫開電網連接到變頻器后，變頻器通過檢測工頻電網頻率、相位和幅值，直接輸出相應的電壓矢量。該技術可滿足多電機綜合控制及大容量電機軟啟動的需要。
輸出電壓自動穩壓技術
變頻器實時檢測各單元母線電壓，根據母線電壓調整輸出電壓，從而實現自動穩壓功能。避免電網波動對輸出電壓的影響。
故障單元熱復位技術
若單元在運行中故障，且變頻器對其旁路繼續運行，此時可在運行中對故障單元進行復位，不必等變頻器停機。
電網瞬時掉電重啟技術
電網瞬間掉電可自動重啟，可提供***長60s的等待時間。

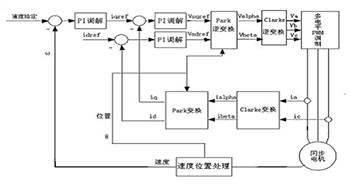

同步電機控制技術
同步電動機控制采用轉子磁鏈定向的矢量控制方案，通過速度環和電流環雙閉環結構，實現對速度和轉矩的實時控制。電流環采用PI調節器，實現簡單，并能獲得較好的電流跟蹤性能。速度環采用PI調節器，能有效地***動態響應的超調量，加快響應速度。該技術具有啟動轉矩大，轉矩動態響應好的特點，適用于需要帶載啟動、負載波動范圍大的場合，如扎鋼機、造紙機、壓縮機等。
適用領域
發電領域
鍋爐給水泵 送風機 引風機 凝結水泵
循環水泵 灰漿泵 壓縮機 吸塵風機 增壓風機
石油、石化、天然氣領域
空氣壓縮機 引風機 管道泵注水泵 輸油泵
給水泵 潛油泵 循環水泵 鹵水泵
煤炭、礦山領域
提升機 對旋風機 軸流風機 除垢泵 攪拌泵
除塵風機 泥漿泵 渣漿泵 清水泵 進料泵
排水泵 介質泵
冶金領域
除塵風機 高爐鼓風機 引風機 壓縮風機
制氧壓縮機 送風機 給水泵 送水泵 除鱗泵
SO2風機 沖渣機轉爐 電爐 高爐 除垢泵
煤氣壓縮機
水泥、建材領域
生料研磨引風機 水泥磨風機 分選器風機
窯爐引風機 窯爐供風機 尾排風機 高溫風機
磨煤機 除塵風機 循環風機 壓力送風機
市政領域
加壓泵 熱水循環泵 污水泵 凈水泵
供水泵 引風機 送風機
輕工、化工領域
加壓泵 壓縮機 軸流泵 軟水泵
送水泵 鼓風機 引風機
其他領域
風泵試驗臺 風洞試驗裝置
