一、礦井提升機的主要組成部件和各部件用途
1 產品的用途和結構
1.1 產品的用途和適用范圍
本產品主要用于礦山地面、地下堅井和斜井升降物料、設備及人員之用。也可用于井下運輸和鑿井吊桶提升。

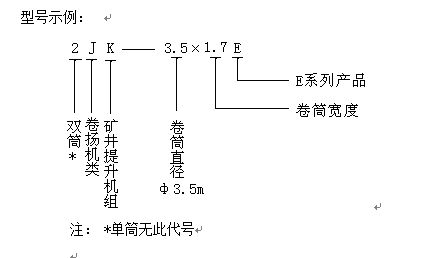

1.2 產品的型號、名稱
本產品執行中華人民共和國機械工業部標準JB/T2646-1992《單繩纏繞式礦井提升機型式基本參數與尺寸》，其型號表示方法符合中華人民共和國機械工業部JB1604—1998《礦山機械產品型號編制方法》的規定。
1.3 產品的技術性能
本產品有兩種基本型式：
（1） 單卷筒纏繞式
（2） 雙卷筒纏繞式
1.4礦井提升機的出繩方法：
對于單筒提升機，用戶應將鋼絲繩的出繩方向選擇在卷筒的上側，即“右旋上出繩”，嚴禁下出繩！
對于雙筒提升機，固定卷筒上側出繩，游動卷筒的鋼絲繩在卷筒的下側出繩，固定卷筒上開有兩個出繩孔，根據提升高度確定鋼絲繩的纏繞層數在1.25~2.25時，為避免提升過程中兩卷筒上的鋼絲繩過分集中在主軸的中部，使主軸受力狀態惡化，應使用左側（既靠近游動卷筒一側）的出繩孔，其余情況使用右側出繩孔。游動卷筒一般使用左側出繩孔，即“右旋下出繩”。
下出繩角的***小值為15度
1.5 主要結構和工作原理本產品由動力系統、傳動系統、工作系統、制動系統、控制操縱系統、指示保護系統等及其附屬部分組成。它以電動機為動力源，通過行星減速器、主軸裝置構成了本產品***的傳動系統和工作系統。由液壓站、制動器裝置構成了本產品可靠的制動系統；由操縱臺、電氣控制設備構成了本產品完備的控制操縱系統；由深度指示器、測速發電機等構成了本產品完善的指示、保護系統。上述所有系統的共同作用使纏繞在主軸卷筒上的鋼絲繩收放，以實現提升機容器在井筒中升降的目的。
2、工作機構
工作機構主要指主軸裝置和主軸承等，它的主要作用是
2.1 纏繞或搭掛提升機鋼絲繩；
2.2 承受各種正常載荷（包括固定載荷和工作載荷），并將此載荷經過軸承傳給基礎；
2.3 承受各種緊急事故情況下所造成的非常載荷；
2.4 調節鋼絲繩長度（僅 限單繩纏繞式礦井提升機）
為滿足上述功能，主軸裝置應具有：
（1） 有足夠的強度和剛度
（2） 對單繩纏繞式提升機應滿足所需容繩量的要求
（3 卷筒或摩擦輪直徑應符合煤礦安全規程的規定
（4） 雙筒纏繞式提升機的主軸裝置的兩個卷筒，應既能同時正反轉，又能相對轉對
3、傳動系統
傳動系統一般包括減速器和聯軸器，減速器的作用是減速和傳遞動力。為滿足上面功能，減速器要有足夠的強度和剛度，并應能適應各種電動機轉速的速比，有時為滿足布置上的需要，要求有一定的傳動形式，如一般平行軸式，中心驅動式，帶錐齒輪直角式等。
聯軸器的作用是聯接兩個旋轉運動的部分，并通過其傳遞動力，因此應具有足夠的強度和剛度，同時還應具備聯接方便，允許被連接件之間有一定的相對安裝和運動誤差，并有一定的彈性及緩沖性。
4、制動系統
（1）制動系統包括制動和制動控制部分，其主要作用是
1.1 在提升機停車時能可靠的抱閘
1.2 在減速階段及重物下放時，能參與提升機速度控制
1.3 在安全保護起作用或緊急事故情況下使提升機迅速停車，以免事故發生或擴大
1.4 對雙筒提升機，在調節繩長或更換水平時，應能抱閘游動卷筒，松開固定卷筒
(2)JKE型提升機制動系統的控制裝置是液壓站，控制裝置的作用是：
2.1 調節制動力矩
2.2 在任何事故狀態下安全制動（緊急制動）
2.3 為雙筒提升機調繩裝置提供調繩離合器油缸所需的壓力油。
5、觀測操縱系統
該系統主要由深度指示器、深度指示器傳動裝置和操縱臺組成。
目前我公司深度指示器傳動裝置為牌坊式傳動裝置。
深度指示器的主要作用是：
A. 為操作者（提升機司機）指示提升容器在井筒中的位置；
B. 向電氣控制系統發送減速、過卷、停車等信號；
C. 在進入減速段運行時，對提升機提供限速保護；
D. 當需要解除二級制動時，向電控系統發送二級制動解除信號
操作臺的作用是：
A、操作臺上裝有各種手把和開關，是操作提升機完成提升、下放及各種動作的操縱裝置；
B、操作臺上裝有各種儀表，向司機反映提升機的運行情況和設備的各種狀況；
6、保護系統
保護系統主要包括測速發電機裝置、護板、護欄、護罩等
測速發電機的主要作用：
6.1 通過設在操作臺上的電壓表向司機指示提升機的實際運行速度
6.2 參與等速運行和減速運行階段的超速保護。

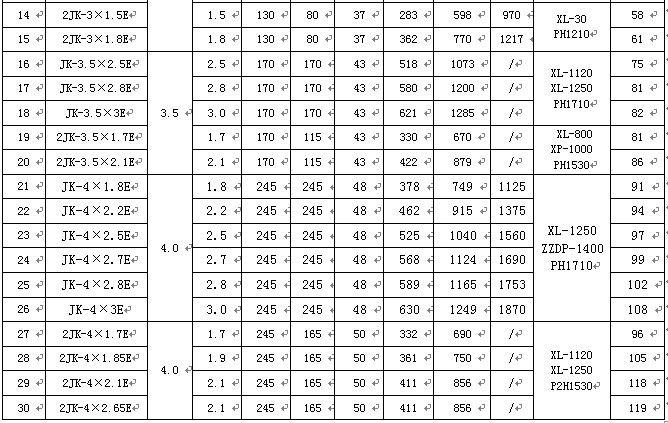

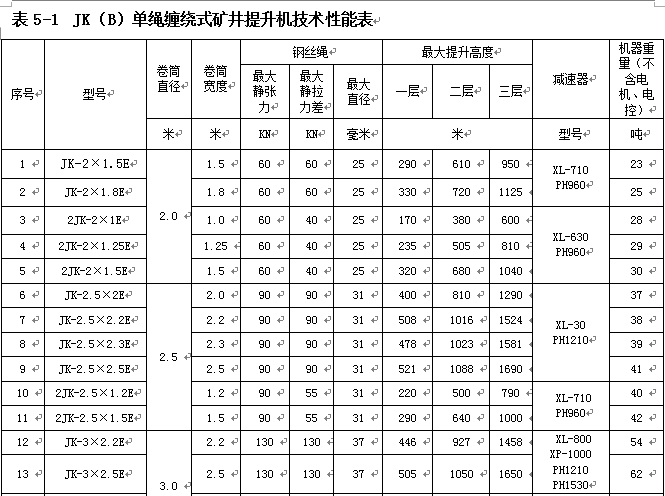

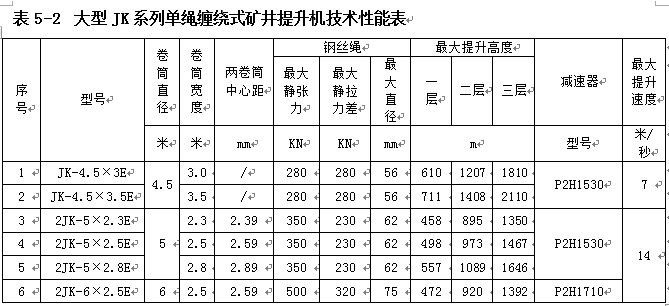

二、礦井提升機的技術參數
